SLH型高效換熱器
SLH型高效換熱器
產品概述
      普通列管式換熱器因其結構簡單，造價低廉，通用性強等得到了極為廣泛的應用。但對高粘度物料進行換熱操作，換熱效率則顯著降低，且由干管內存在較大的斷面溫度分布不均勻性，因而也會產生其他質量劣化問題。
      針對這一難題，本公司長期跟蹤相關動向，并與有關科研所合作攻關，成功開發出SLH型高效換熱器。本系列換熱器換熱管采用靜態混合元件，其總傳熱系數比普通換熱器提高3-6倍。靜態混合元件在傳質方面的卓越表現已得到業內人士的一致認同。SLH型高效換熱器的開發成功，再一次以實踐證明了傳熱與傳質的相似性理論。
性能特點
  SLH型高效換熱器除具有一般列管式換熱器的優點外，還具有以下特點：
  1、傳熱效率普通提高，尤其是對高粘度物料。
  2、管內物料不存在斷面溫度分布不均勻性。
  3、管程具有一定的自潔作用。
  4、為達到相同換熱效果，可降低傳熱溫差而降低熵損，提高熱能利用率。
  5、為達到相同換熱效果，可減少傳熱面積，減少裝置占地面積。
適用范圍
      SLH型高效換熱器特別適用于對高粘度物料的換熱操作，其粘度范圍為50-500000cp。廣泛應用于石油化工、食品工業和合成纖維方面。如PBT、PET工聚丙烯晴、聚對苯二甲酸乙二酯等(詳細設計、選型請與三聯公司技術部聯系)。

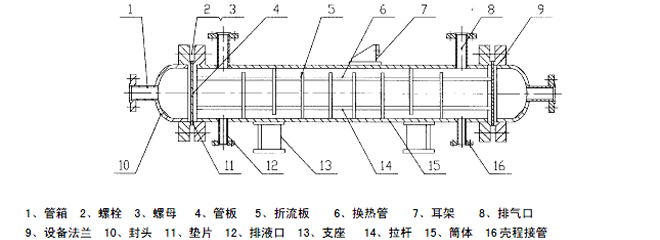

結構形式

注：
  1、本系列為固定管板式。
  2、換熱管采用正三角形排列，按標準規定選用。
  3、折流板為弓形圓缺形，缺口位置上下型和左右型均可。
  4、殼程進口未設防沖板，如需要可在訂貨時提出。
  5、安裝方式分立式和臥式。
  6、管子與管板采用焊接。
  7、本系列中設備法蘭均為凹凸面法蘭，接管法蘭根據工藝計算選用或用戶指定。
技術參數
產品型號
公稱直徑 DN（mm）
換熱管規格
管子數
換熱面積m2公稱值／計算值
管程通道面積m2
管　　長（ｍｍ）
750
1000
1500
SLH150
159X4.5
ф19
15
0.5/0.62
1/0.85
1.5/1.29
0.0022
ф25
10
0.5/0.55
0.8/0.75
1/1.14
0.0027
SLH200
219X6
ф19
36
1.5/1.50
2/2.04
3.0/3.11
0.0053
ф25
22
1/1.21
1.5/1.64
2.5/2.50
0.0060
SLH250
273X6
ф19
69
3/2.88
4/3.91
6/5.97
0.0102
ф25
40
2/2.20
3/2.98
5/4.55
0.0110
SLH300
325X8
ф19
106
/
6/6.00
9/9.17
0.0157
ф25
62
5/4.64
7/7.06
0.0170
SLH400
400X10
ф19
195
/
11/11.05
17/16.86
0.0290
ф25
110
8/8.20
13/12.52
0.0301
注: （1）壓力：0.6、1.0、1.6、2.5Mpa 四種（真空可按0.6Mpa選用）
      （2）溫度：按材料許用溫度選用，本系列設計溫度為200。Ｃ，可按相關規定升溫降壓使用。
      （3）材料：主要有16MnR、1Cr18Ni9Ti、Q235—A、0Cr17Ni12MoTi。

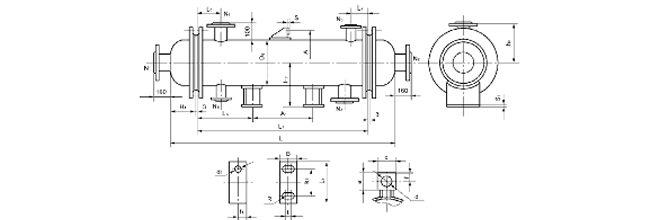

安裝尺寸

SLH150型

參數mm
壓力Mpa
0.6   1.0 1.6
管2.5長
750 1000 1500 750 1000 1500 750 1000 1500 750 1000 1500
接管
  L0=100 h0=239.5
L1 28 32 36 38
DN N1-2=50 N3-4 =40 N5-6=20
臥式
支座
A1 242 492 992 242 492 992 242 492 992 242 492 992
  LA=250 H2=280 L2=170 K 1 =90 d 1=20
f1=60 B=140 R=10 t=20 S1=10
立式支座
A=442 d=24 f=30 s=6 c=100 a=60 共2只
H1
 72
L1
 742 992 1492 742 992 1492 742 992 1492 742 992 1492
L
 892 1142 1642 892 1142 1642 892 1142 1642 892 1142 1642
重量（Kg）
107 118 140 119 130 152 129 140 162 141 152 174
SLH200型

參數
mm 		壓力MPa
0.6 1.0 1.6 2.5
管 長
750 1000 1500 750 1000 1500 750 1000 1500 750 1000 1500
接管   L0=100 h0=269.5
Lｆ 32 34 40 42
DN N1-2=50 40 N3-4=50 N5-6=20
臥式
支座 		A1 242 492 992 242 492 992 242 492 992 242 492 992
  LA=250 H2=310 L2=215 K1=120 d1=20
F=60 B=140 R=10 t=20 s1=10
立式支座 A=506 d=24 f=30 s=6 c=100 a=60 共2只
Ｈ1 88
Ｌ1 742 992 1492 742 992 1492 742 992 1492 742 992 1492
Ｌ 924 1174 1674 924 1174 1674 924 1174 1674 924 1174 1674
重量 135 162 206 150 185 220 160 185 231 185 210 254
SLH250型

參數
mm 		壓力MPa
0.6 1.0 1.6 2.5
管 長
750 1000 1500 750 1000 1500 750 1000 1500 750 1000 1500
接管   L0=100 h0=269.5
Lｆ 30   32 38
DN N1-2=80 N3-4=50 N5-6=20
臥式
支座 		A1 242 492 992 242 492 992 242 492 992 242 492 992
  LA=250 H2=337 L2=265 K1=160 d1=20
f 1=60 B=140 R=10 t=20 s1=10
立式支座 A=562 d=24 f=30 s=6 c=100 a=60 共2只
Ｈ1 88
Ｌ1 742 992 1492 742 992 1492 742 992 1492 742 992 1492
Ｌ 952 1202 1702 952 1202 1702 952 1202 1702 952 1202 1702
重量 Ф25 203 233 293 225 255 316 250 280 341 275 304 306
Ф19 — — — — — — — — — — — —
SLH300型

參數
mm 		壓力MPa
0.6 1.0 1.6 2.5
管 長
1000 1500 1000 1500 1000 1500 750 1000 1500 750 1000 1500
接管   L0=125 h0=322.5
Lｆ 32 36 40 44
DN N1-2=100 N3-4=65 N5-6=25
臥式
支座 		A1 392 892 392 242 892 392 892 392 892
  LA=300 H2=363 L2=310 K1=200 d1=20
F=60 B=140 R=10 t=2 s1=10
立式支座 A=662 d=30 f=60 s=10 c=140 a=120 共2只
Ｈ1 116
Ｌ1 992 1492 992 1492 992 1492 992 1492
Ｌ 1230 416 1230 416 1230 416 1230 416
重量 Ф25 324 416 348 440 367 459 424 516
Ф19 — — — — — — — —
SLH400型

參數
mm 		壓力MPa
0.6 1.0 1.6 2.5
管 長
1000 1500 1000 1500 1000 1500 1000 1500

接管 		L0 150
h0 363 364 366 366
L1
DN N1-2=150 N3-4=100 N5-6=25
臥式
支座 		A1 292 792 292 792 292 792 292 792
H2 411 412 414 414
  LA=300 L2=410 K1=280 d1=20 f1=60
B=140 R=10 t=20 S1=10
立式支座 A 754 758 766 766
  f=60 S=10 c=140 a=120 共2只
H1 116
L1 992 1492 992 1492 992 1492 992 1492
L 1302 1802 1302 1802 1302 1802 1302 1802
重量 ф25 492 617 515 640 592 715 627 752
ф19 — — — — — — — —

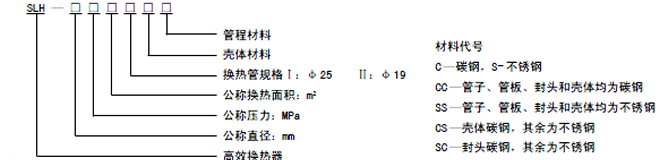

型號標注

標記示例
      如公稱直徑為300，公稱壓力為1.0MPa，換熱面積為9m2，換熱管規格為ф19，材質：殼體為碳鋼，其余為不銹鋼的高效換熱器，其型號表示為：SLH300-1.0—911—CS
應用舉例
      某廠PBT生產工藝中第一預縮聚換熱器原用光管式換熱器規格為21m2。采用高效換熱器后，換熱面積僅為3.6 m2，節能增效明顯。其物料參數如下：
       1、管程：PBT預聚物 比重1.1t／m3，粘度1400cp，比熱0.65kcal／kg0C，導熱系數0.106kcal／m.h. 0C，流量15100kg／h，壓力0.7MPa，結垢系數0.0002m2．h0C／KJ，溫度從2400C至242.50C。
       2、殼程：YD300導熱油密度840kg／m3，比熱0.63kcal／kg0C，導熱系數0.091kcal／m.h. 0C，粘度0.48cst，溫度從2700C降至2670C。
SLH型高效換熱器技術參數提交單
項目
部位 		工作介質 溫度 工作壓力MPa 粘度
cp		 比熱
kcal/kg℃ 		導熱系數
kcal/m/h/℃ 		流量kg/h 結垢系數 設備材料
入口 出口
管程
殼程
N6
N5
N4
N3
N2
N1
符號 法蘭規格 法蘭標準 密封面形式 數量 用途
立式支座 2   換熱管規格 19     立式管口方位：
臥式支座   2 25
名稱 立式 臥式 折流式形式 上下
數量 左右
  SLH型高效換熱器 工程名稱
設計   型號   設計項目
校核   位號   選用單位
日期   臺數
注：1、根據實際需要填寫或選擇表項。
      2、接管法蘭均配對供應。
      3、特殊要求可另附圖標及文字說明。
      4、除本系列外，本公司還可為客戶設計、制造串聯套管式高效熱器，效果十分理想。
