SLF型攪拌釜 |
SLF型攪拌釜
應用領域
主要適用于制藥、食品、輕工、石化、農業、建材等行業的液—液、液—固、液—?dú)獾幕旌�，萃取、結晶、加熱、乳液聚合、溶解及各種反應工藝過程。 性能特點
一多種形式的攪拌頭可滿足各種工藝要求。
一蒸汽加熱或電加熱可使介質在攪拌的同時得到加熱。
一優化的設計可確保各種工藝要求。技術參數
|
型號 |
公稱容積（L） |
容器直徑 |
夾套直徑 |
支座中心圓 |
支座數 |
電機功率 |
實際容積（L） |
|
SLF50 |
50 |
Φ400 |
Φ500 |
Φ650 |
2 |
0.5 |
60 |
|
SLF100 |
100 |
Φ500 |
Φ600 |
Φ800 |
2 |
1.1 |
120 |
|
SLF300 |
300 |
Φ800 |
Φ900 |
Φ1100 |
4 |
2.2 |
360 |
|
SLF500 |
500 |
Φ900 |
Φ1000 |
Φ1328 |
4 |
2.2 |
600 |
|
SLF1000 |
1000 |
Φ1200 |
Φ1300 |
Φ1595 |
4 |
4.0 |
1200 |
|
SLF2000 |
2000 |
Φ1400 |
Φ1500 |
Φ1745 |
4 |
5.5 |
2400 |
|
SLF3000 |
3000 |
Φ1500 |
Φ1650 |
Φ1895 |
4 |
7.5 |
3600 |
|
SLF4000 |
4000 |
Φ1600 |
Φ1750 |
Φ2015 |
4 |
7.5 |
4800 |
|
SLF5000 |
5000 |
Φ1800 |
Φ1950 |
Φ2265 |
4 |
7.5 |
6000 | 注：（1）本機與物料接觸部分材料為：碳鋼“C”；不銹鋼“S”；特殊材料“T”。
（2）訂貨時請注明材料、加熱方式、攪拌葉輪名稱等。
（3）上表結構尺寸供參考，可以進行特殊設計和制造。

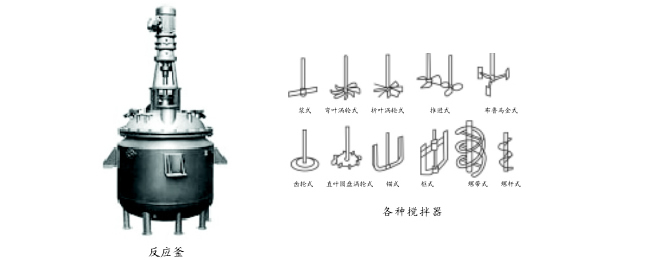

攪拌器型式選型表
|
攪拌器形式 |
流動狀態 |
|
轉速范圍r/min |
最高粘度PaS |
|
對流循環 |
串流擴散 |
剪切流 |
低粘度混合液 |
高粘度混合液傳熱反應 |
分散 |
固體懸浮 |
氣體吸收 |
結晶 |
傳熱 |
液相反應 |
|
渦輪式 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
10~300 |
50 |
|
漿式 |
○ |
○ |
○ |
○ |
○ |
|
○ |
|
○ |
○ |
○ |
10~300 |
2 |
|
推進式 |
○ |
○ |
|
○ |
|
○ |
○ |
|
○ |
○ |
○ |
100~500 |
50 |
|
折葉開啟渦式 |
○ |
○ |
|
|
|
○ |
|
|
|
○ |
○ |
10~300 |
50 |
|
苗式 |
○ |
|
|
|
○ |
|
|
|
|
|
|
1~100 |
50 |
|
螺桿式 |
○ |
|
|
|
○ |
|
|
|
|
|
|
0.5~50 |
100 |
|
螺帶式 |
○ |
|
|
|
○ |
|
|
|
|
|
|
0.5~50 |
100 | 注：○表示性能優異
|
|
